Wahlteil B2

Gegeben sind die Ebenen $E:\quad 4x_1 +2x_2+x_3 = 4$ und $F:\quad 2x_1+x_3=4.$

Stelle die Ebene $E$ in einem Koordinatensystem dar.
Zeige, dass $E$ nicht orthogonal zu $F$ ist.
Bestimme eine Gleichung der Schnittgeraden $s$ der Ebenen $E$ und $F.$

(3 BE)

Die Ebenen $E$ und $F$ gehören zur Ebenenschar $E_a:\quad ax_1+(a-2)x_2+x_3 = 4,$ $a\in \mathbb{R}.$

Gib an, für welche Werte von $a$ die zugehörige Ebene $E_a$ alle drei Koordinatenachsen schneidet.
Für diese Werte von $a$ bilden die Spurpunkte von $E_a$ zusammen mit dem Koordinatenursprung die Eckpunkte einer Pyramide.
Bestimme einen Wert für $a$ so, dass das Pyramidenvolumen $6\,\text{VE}$ beträgt.

(4 BE)

Bestimme den Wert für $a$ so, dass der Abstand von $P(0\mid 0\mid 1)$ zu $E_a$ maximal ist.
Begründe, dass die Schar keine zueinander parallelen Ebenen enthält.

(3 BE)

$\blacktriangleright$ Ebene im Koordinatensystem darstellen

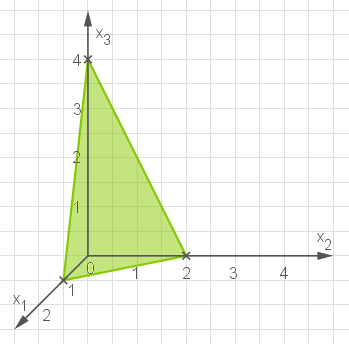

Als Spurpunkte von $E$ ergeben sich: $S_1(1\mid 0\mid 0),$ $S_2(0\mid 2\mid 0)$ und $S_3(0\mid 0\mid 4).$ Damit ergibt sich folgende Darstellung:

Grünes Dreieck auf einem Koordinatensystem mit Gitternetzlinien.

Abb. 1

$\blacktriangleright$ Zeigen, dass die Ebenen nicht orthogonal sind

Die Ebenen sind orthogonal, wenn ihre Normalenvektoren orthogonal sind. Das ist der Fall, wenn ihr Skalarprodukt null ist:

$\begin{array}[t]{rll} &\pmatrix{4\\2\\1} \circ \pmatrix{2\\0\\1}\\[5pt] =& 4\cdot 2 +2\cdot 0 + 1\cdot 1 \\[5pt] =& 9 \neq 0 \end{array}$

Die beiden Ebenen $E$ und $F$ sind also nicht orthogonal.

$\blacktriangleright$ Gleichung der Schnittgeraden bestimmen

Ziel ist es $x_1,$ $x_2$ und $x_3$ in Abhängigkeit eines Geradenparameters $t$ darzustellen. Setze also beispielsweise $x_1=t.$ Dann ergibt sich folgendes Gleichungssystem:

$\begin{array}{lrll} \text{I}\quad&x_1&=& t \\ \text{II}\quad&4t+2x_2+x_3&=& 4 \\ \text{III}\quad&2t+x_3&=& 4 \\ \end{array}$

Aus $\text{III}$ erhältst du direkt eine Darstellung für $x_3:$

$x_3 = 4-2t$

Einsetzen in $\text{II}$ liefert dann eine Darstellung für $x_2:$

$x_2=-t$

Vollständige Lösung anzeigen

Eine Gleichung der Schnittgerade ergibt sich daher zu:

$s:\quad \overrightarrow{x} = ...$

Vollständige Lösung anzeigen

$\blacktriangleright$ Parameterwerte bestimmen

Die Ebene $E_a$ schneidet dann eine der Koordinatenachsen nicht, wenn einer der Koeffizienten Null ist. Damit sie also alle drei Achsen schneidet, darf vor keiner Koordinate der Koeffizient Null sein. Es darf daher nicht $a=0$ oder $a=2$ sein.

Für $a\in \mathbb{R}\setminus \{0;2\}$ schneidet $E_a$ alle drei Koordinatenachsen.

$\blacktriangleright$ Parameterwert für das richtige Pyramidenvolumen bestimmen

1. Schritt: Koordinaten der Spurpunkte bestimmen

$x_1= \frac{4}{a}$

Vollständige Lösung anzeigen

Der Schnittpunkt mit der $x_1$ -Achse ist also $S_1\left(\frac{4}{a}\mid 0\mid 0\right).$

$x_2=\frac{4}{a-2}$

Vollständige Lösung anzeigen

Der Schnittpunkt mit der $x_2$ -Achse ist also $S_2\left(0\mid\frac{4}{a-2}\mid 0\right).$

$x_3=4$

Vollständige Lösung anzeigen

Der Schnittpunkt mit der $x_3$ -Achse ist also $S_3\left(0\mid 0\mid 4\right).$

2. Schritt: Gleichung für das Volumen aufstellen und lösen

Das Dreieck mit den Eckpunkten $S_1,$ $S_2$ und $O$ kann als Grundfläche der Pyramide aufgefasst werden und besitzt einen rechten Winkel in $O.$ Die Katheten des Dreiecks sind $\left|\frac{4}{a}\right|$ und $\left|\frac{4}{a-2}\right|$ Längeneinheiten lang. Die Größe der Grundfläche beträgt also:

$G= \left|\frac{8}{a(a-2)}\right|\,\text{[FE]}$

Vollständige Lösung anzeigen

Die Höhe der Pyramide beträgt $4\,\text{LE}$ . Mit der Formel für das Pyramidenvolumen ergibt sich also:

$V(a)=\left|\frac{32}{3a(a-2)}\right|\,\text{VE}$

Vollständige Lösung anzeigen

Gleichsetzen mit $6$ liefert eine Gleichung in Abhängigkeit von $a.$ Diese Gleichung kannst du mit dem intersect-Befehl deines GTRs lösen, indem du die Schnittstellen von $y=\left|\dfrac{32}{3a(a-2)}\right|$ und $y=6$ bestimmst:

$\begin{array}[t]{rll} a_1&=& -\frac{2}{3}\\[5pt] a_2&=& \frac{8}{3} \\[5pt] \end{array}$

Vollständige Lösung anzeigen

Für $a=-\frac{2}{3}$ und $a= \frac{8}{3}$ beträgt das Volumen der Pyramide genau $6\,\text{VE}.$

$\blacktriangleright$ Parameterwert für den maximalen Abstand bestimmen

1. Schritt: Hessesche Normalenform bestimmen

Der in der angegebenen Ebenengleichung von $E_a$ verwendete Normalenvektor lautet $\overrightarrow{n}_a= \pmatrix{a\\a-2\\1}.$ Der zugehörige Betrag ist:

$\left|\overrightarrow{n} \right| = \sqrt{...}$

Vollständige Lösung anzeigen

Eine Darstellung von $E_a$ in der Hesseschen Normalenform lautet also:

$E_a: \quad ...$

Vollständige Lösung anzeigen

2. Schritt: Funktion für den Abstand aufstellen

Der Abstand eines Punkts $P(x_1\mid x_2\mid x_3)$ zu $E_a$ kann dann mit folgendem Term bestimmt werden:

$d(E_a,P) =$ $\frac{\left|ax_1+(a-2)x_2+x_3-4\right|}{\sqrt{2a^2-4a+5}}$

Einsetzen der Koordinaten von $P(0\mid 0\mid 1)$ liefert folgende Funktion in Abhängigkeit von $a:$

$d(a)=\dfrac{3}{\sqrt{2a^2-4a+5}}$

Vollständige Lösung anzeigen

3. Schritt: Maximum bestimmen

Mit deinem GTR kannst du die Koordinaten des Hochpunkts des Graphen von $d$ bestimmen. Lass dir den Graphen von $d$ im Graphik-Menü anzeigen.

$\blacktriangleright$ TI 84-Plus

2nd $\to$ trace (calc) $\to$ 4: maximum

$\blacktriangleright$ Casio fx-CG

F5 (G-Solv) $\to$ F2: MAX

$a_{\text{max}} = 1$

Für $a=1$ ist der Abstand von $E_a$ und $P$ maximal.

$\blacktriangleright$ Nichtparallelität begründen

Zwei Ebenen $E_{a_1}$ und $E_{a_2}$ mit $a_1\neq a_2$ der Ebenenschar $E_a$ sind parallel, wenn ihre Normalenvektoren linear abhängig sind, wenn es also einen Faktor $k\in \mathbb{R}$ gibt, sodass $\overrightarrow{n}_{a_1} = k\cdot \overrightarrow{n}_{a_2}$ ist. Dadurch ergibt sich folgende Gleichung:

$\begin{array}[t]{rll} \pmatrix{a_1\\ a_1-2 \\ 1}&=&k\cdot \pmatrix{a_2\\a_2-2 \\ 1} \end{array}$

Aus der $x_3$ -Koordinate folgt $k=1.$ Dann wäre aufgrund der $x_1$ -Koordinate aber auch $a_1=a_2.$ Es gibt also keine zwei verschiedenen Werte für $a,$ sodass die Ebenen der Schar parallel sind.
