Säulendiagramm

Strichliste

In Strichlisten werden die Ergebnisse von Umfragen, Auszählungen oder andere Anzahlen notiert. Für jede Stimme wird dabei ein Strich gemacht. Jeder fünfte Strich wird schräg durch die vier letzten Striche gezogen. So entstehen übersichtliche Fünferpakete, die man leichter zählen kann.

Grafische Darstellung von Linien und Balken in neutralen Farben.

Ein einfaches grafisches Element mit vertikalen Linien und einem minimalistischen Design.

$= 13$

Säulendiagramm

In einem Säulendiagramm können verschiedene Anzahlen bildhaft dargestellt werden, sodass man sie leichter vergleichen kann. Für jede Anzahl wird eine eigene Säule gezeichnet.
Bei einem Säulendiagramm verlaufen die Säulen immer vertikal.

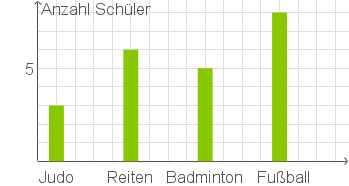

Abb. 1: Hobbies der Klasse 5 c)

Balkendiagramm

Manchmal ist es vom Platz her günstiger, die Säulen eines Säulendiagramms nicht vertikal sondern horizontal zu zeichnen. Das dabei entstehende Diagramm nennt man Balkendiagramm. Es ist sozusagen ein gedrehtes Säulendiagramm.

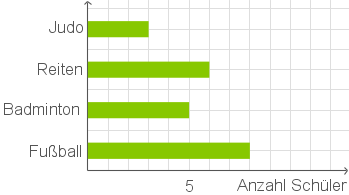

Abb. 2: Balkendiagramm zu den Hobbies der Klasse 5 c)

Bildnachweise [nach oben]

[1],[2]

Aufgabe 1

Die Klasse 5 b plant ihren nächsten Wandertag und hat dafür geheim abgestimmt. Der Klassensprecher hat die Stimmen ausgezählt.

Achterbahnpark
Kletterpark
Soccerdome
Eislaufhalle
Kanufahrt

Erstelle ein Säulendiagramm.

Aufgabe 2

In der Tabelle ist angegeben, wie weit man auf verschiedenen Transportwegen in einer Stunde kommen kann.
Zeichne dazu ein Säulendiagramm. Wähle $1\,\text{mm}$ für $1\,\text{km}$

Transportweg	Zurückgelegte Strecke pro Stunde
Fußgänger	$5\,\text{km}$
Radfahrer	$15\,\text{km}$
Auto	$100\,\text{km}$
ICE	$200\,\text{km}$

Aufgabe 3

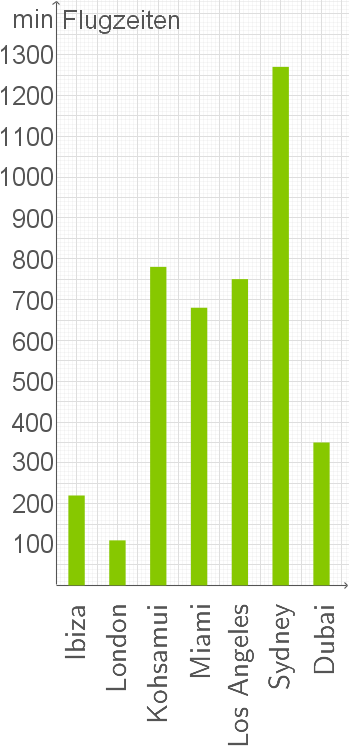

In dem Diagramm sind die durchschnittlichen Flugzeiten in Minuten von München zu verschiedenen anderen Flughäfen dargestellt. Lies die jeweiligen Werte ab und sammle sie in einer Tabelle.

In der Tabelle sind die Entfernungen von München zu verschiedenen Urlaubsorten angegeben.
Zeichne ein Balkendiagramm. Verwende $1\,\text{mm}$ für $100\,\text{km}.$

Urlaubsort	Entfernung
Ibiza	$1\,300\,\text{km}$
London	$900\,\text{km}$
Kosahmui	$8\,800\,\text{km}$
Miami	$8\,000\,\text{km}$
Los Angeles	$9\,600\,\text{km}$
Sydney	$16\,300\,\text{km}$
Dubai	$4\,600\,\text{km}$

Balkendiagramm zeigt Minuten für verschiedene Städte: Ibiza, London, Koh Samui, Miami, Los Angeles, Sydney und Dubai.

Abb. 1

Aufgabe 4

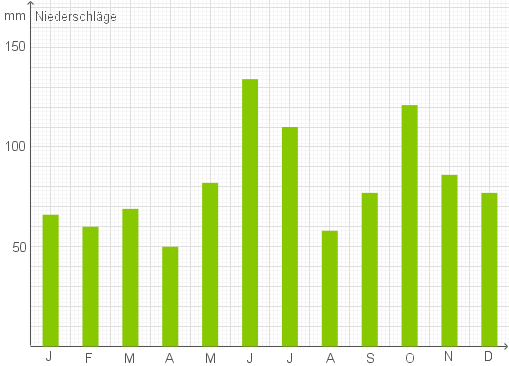

Bei dem Säulendiagramm handelt es sich um ein Niederschlagsdiagramm. Darin lässt sich ablesen, wie viel Niederschlag, also Regen oder Schnee, es in Hamburg im Jahr 2017 gab.
Lies die einzelnen Monatswerte ab und sammle sie in einer Tabelle.

Diagramm anzeigen

Suche dir die Niederschlagsmengen eines Jahres für eine Stadt deiner Wahl heraus, runde dabei auf Zehner. Zeichne anschließend ein Niederschlagsdiagramm.

Alternativ kannst du mit folgenden Daten zur Niederschlagsmenge in Karlsruhe im Jahr 2017 arbeiten.

Monat	Niederschlag- smenge in $\text{mm}$
$J$	$20$
$F$	$40$
$M$	$60$
$A$	$20$
$M$	$60$
$J$	$60$
$J$	$110$
$A$	$80$
$S$	$110$
$O$	$60$
$N$	$90$
$D$	$80$

Bildnachweise [nach oben]

[1],[2]

Weiter lernen mit SchulLV-PLUS!

monatlich kündbarSchulLV-PLUS-Vorteile im ÜberblickDu hast bereits einen Account?

Aufgabe 1

Die höchste Schülerzahl ist $11.$ Du kannst also pro Schüler ein Kästchen einzeichnen. Beginne damit, die Achsen zu zeichnen. Die horizontale Achse (nach rechts) muss so lang sein, dass Platz für $5$ Balken ist. Die vertikale Achse (nach oben) muss so lang sein, dass sie den längsten Balken mit $11$ Kästchen abbilden kann.

Insgesamt erhältst du dann in etwa folgendes Diagramm:

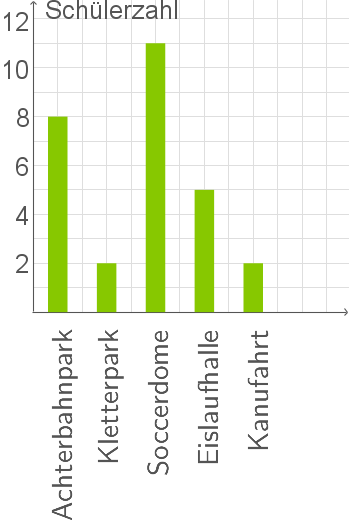

Balkendiagramm zeigt die Schülerzahlen für verschiedene Freizeitaktivitäten.

Abb. 1

Aufgabe 2

Zeichne zunächst die Achsen. Die horizontale Achse (nach rechts) muss so lang sein, dass sie Platz für $4$ Säulen bietet. Die vertikale Achse (nach oben) muss so lang sein, dass die längste Säule Platz findet, also $200\,\text{mm},$ da der größte Wert $200\,\text{km}$ ist.
Du erhältst dann in etwa folgendes Diagramm:

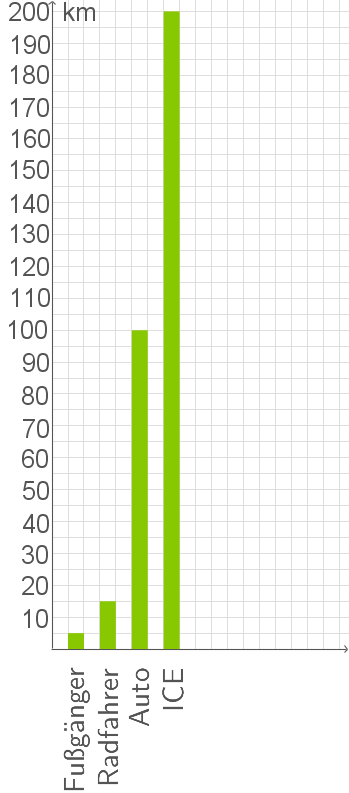

Balkendiagramm zeigt Geschwindigkeiten von Fußgängern, Radfahrern, Autos und ICEs in km/h.

Abb. 2

Aufgabe 3

$\blacktriangleright$ Werte ablesen

Das Diagramm ist auf Millimeterpapier gezeichnet, damit du die Werte genauer ablesen kannst. $1\,\text{cm}$ entspricht $100\,\text{min}$ und $1\,\text{mm}$ entspricht daher $10\,\text{min}.$

Urlaubsort	Flugzeit
Ibiza	$220\,\text{min}$
London	$110\,\text{min}$
Kohsamui	$780\,\text{min}$
Miami	$680\,\text{min}$
Los Angeles	$750\,\text{min}$
Sydney	$1\,270\,\text{min}$
Dubai	$350\,\text{min}$

$\blacktriangleright$ Balkendiagramm zeichnen

Die Skala, die du wählen sollst, ist in der Aufgabe angegeben. Zeichne $1\,\text{mm}$ für $100\,\text{km},$ also $1\,\text{cm}$ für $1\,000\,\text{km}.$ Die horizontale Achse (nach rechts) sollte mindestens so lang sein, dass der längste Balken Platz hat, also mindestens $16,3\,\text{cm}.$ Die vertikale Achse (nach oben) sollte so lang sein, dass $7$ Balken Platz haben.
Du erhältst ein ähnliches Diagramm wie das folgende:

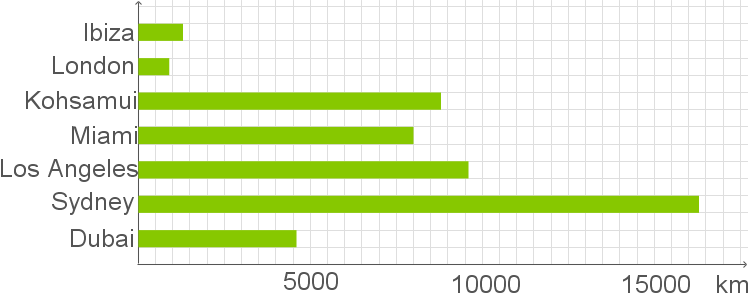

Balkendiagramm, das Entfernungen zu verschiedenen Städten wie Sydney, Dubai und Los Angeles zeigt.

Abb. 3

Aufgabe 4

$\blacktriangleright$ Monatswerte ablesen

Monat	Niederschlag- smenge in $\text{mm}$
$J$	$66$
$F$	$60$
$M$	$69$
$A$	$50$
$M$	$82$
$J$	$134$
$J$	$110$
$A$	$58$
$S$	$77$
$O$	$121$
$N$	$86$
$D$	$77$

$\blacktriangleright$ Niederschlagsdiagramm zeichnen

Du kannst beispielsweise ein Kästchen für $10\,\text{mm}$ Niederschlag verwenden. Zeichne zuerst die Achsen ausreichend groß, anschließend die Säulen. Im folgenden ist das Niederschlagsdiagramm für die Daten aus der Aufgabenstellung zu sehen:

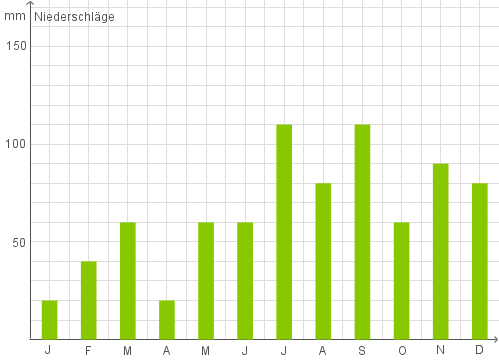

Balkendiagramm zeigt monatliche Niederschlagsmengen in Millimetern über ein Jahr.

Abb. 4: Niederschlagsdiagramm Karlsruhe 2017

Bildnachweise [nach oben]

[1]-[4]
