B2 Grüner Wasserstoff

Wasserstoff gilt als Energietrāger der Zukunft. „Grüner Wasserstoff' wird durch Elektrolyse von Wasser unter Nutzung erneuerbarer Energiequellen erzeugt. Transport und Lagerung des Wasserstoffs stellen allerdings noch Probleme dar, weshalb verschiedene Speichermöglichkeiten erforscht werden.

Formuliere die Teilgleichungen und die Gesamtgleichung für die Elektrolyse von Wasser im sauren Milieu.

(3 BE)

Zur Speicherung kann Wasserstoff beispielsweise mit Stickstoff zu Ammoniak umgesetzt werden. Das flüssige Ammoniak kann problemlos in bestehenden Systemen gelagert und transportiert werden. Um den Wasserstoff bei Bedarf wieder freizusetzen, wird ein Ammoniak-Cracker verwendet. In diesem wird Ammoniak verdampft und an einem Nickel-Katalysator gespalten:

$2\, NH_3\,\text{(g)}$ $\leftrightarrow$ $N_2 \,\text{(g)} + 3\, H_2 \,\text{(g)}$ $\quad$ $\Delta H = 92,28 \, \text{kJ};$ $\, \Delta S = 198,75 \, \text{J/K}$

Abb. 1: Reaktionsgleichung zur Ammoniak-Spaltung

Tab. 1: Mögliche Reaktionsbedingungen in einem Ammoniak-Cracker

	Temperatur in °C	Druck in bar
A	$800$	$0,5$
B	$25$	$500,0$
C	$800$	$500,0$
D	$25$	$0,5$

2.1

Leite mithilfe des Prinzips von Le Chatelier die für den Crackvorgang am besten geeigneten Bedingungen aus Tabelle 1 ab.

(5 BE)

2.2

Berechne die Temperatur in Kelvin, ab der die Spaltung von Ammoniak freiwillig abläuft.

(3 BE)

Wasserstoff kann auch durch Verwendung von sogenannten LOHCs (Liquid Organic Hydrogen Carrier; flüssige organische Wasserstoffträger) gespeichert werden. Bei den bei Raumtemperatur flüssigen LOHCs handelt es sich um ungesättigte Kohlenwasserstoffe. An diese kann Wasserstoff durch Hydrierung chemisch gebunden und bei Bedarf durch Dehydrierung wieder freigesetzt werden (Abb. 2).

LOHC-System I

Chemische Strukturformeln von Dibenzyltoluen (DBT) und Perhydro-DBT mit Hydrierungs- und Dehydrierungsreaktionen.

LOHC-System II

Chemische Reaktion zwischen Toloul und Methycyclohexan, mit Hydrierung und Dehydrierung.

Abb. 2: Reaktionsschema der Hydrierung und Dehydrierung des LOHC-Systems I und II

Tabelle 2 zeigt Informationen aus den Datenblättern beider LOHCSysteme.

Tab. 2: Auszüge aus den Datenblättern der LOHC-Systeme

LOHC-System	I	II
Dichte	$1,04\,\text{kg/L}$	$0,87\,\text{kg/L}$
Flammpunkt	$212^\circ C$	$6^\circ C$
Gefahrensymbole
Wasserstoff-speicherdichte	$6,2\,\%$ der Masse der hydrierten Form	$6,2\,\%$ der Masse der hydrierten Form

3.1

Vergleiche den räumlichen Bau der cyclischen Molekülbestandteile von Dibenzyloluol und Perhydro-DBT.

(5 BE)

3.2

Dibenzyltoluol lässt sich in einer zweistufigen elektrophilen aromatischen Substitution aus Toluol und Benzylchlorid $(C_7H_7Cl)$ herstellen. Dabei bildet sich bei Schritt A Benzyltoluol (Abb. 3).

Chemische Reaktion mit Benzol und Chlor, gefolgt von der Bildung eines komplexen Produkts.

Abb. 3: Reaktionsschema der zweistufigen Synthese von Dibenzyltoluol aus Toluol und Benżylchlorid.

Formuliere den Reaktionsmechanismus für Schritt A der Synthese von Dibenzyloluol (Abb. 3). Als Elektrophil reagiert hier das Benzylchlorid-Molekül.

(6 BE)

3.3

Berechne unter Verwendung von Tabelle 2 das Volumen an gasförmigem Wasserstoff $(V_m = 22,4\,\text{L/mol}),$ das von einem Liter Dibenzyloluol $(M(DBT) = 272,4\,\text{g/mol})$ gebunden werden kann.

(5 BE)

3.4

Bewerte mithilfe von Tabelle 2 die Eignung der angegebenen LOHCs als Wasserstoffspeicher unter Beachtung von Gesundheit, Umweltschutz und Wirtschaftlichkeit.

(6 BE)

Eine Möglichkeit der Speicherung von gasförmigem Wasserstoff ist die Anlagerung an der Oberfläche von Feststoffen (= Adsorption). Dazu werden hochporöse Polyamide als mögliche Trägersysteme erforscht. In einer Versuchsreihe wurden drei Polyamide auf Basis unterschiedlicher Edukte hergestellt (Tab. 3).

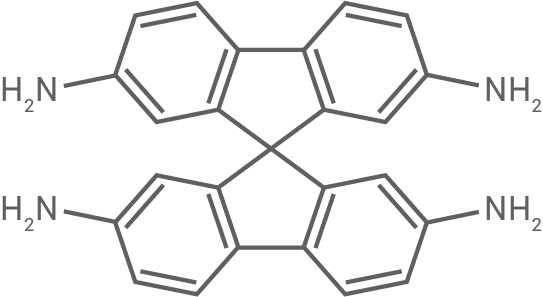

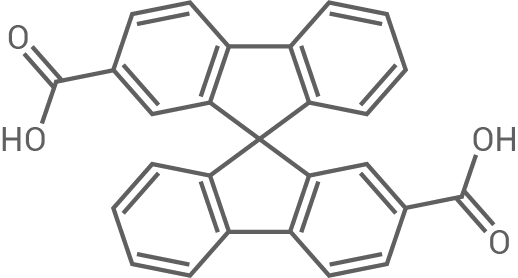

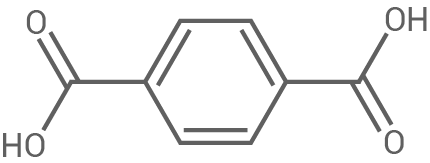

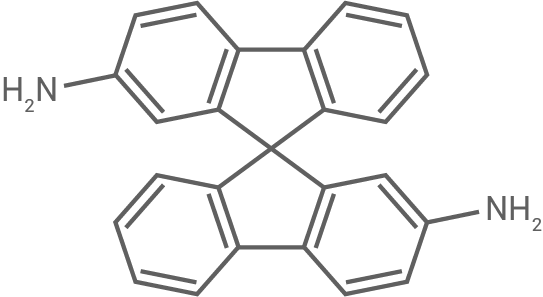

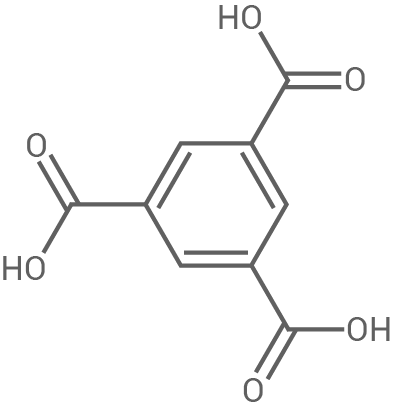

Tab. 3: Strukturformeln der Edukte der untersuchten Polyamide

Polyamid	Edukt 1	Edukt 2
PA1
PA2
PA3

4.1

Formuliere ein Reaktionsschema der Polyreaktion zur Bildung eines zwei Monomere umfassenden Strukturformelausschnitts aus PA3. Nicht an der Reaktion beteiligte Molekülteile können abgekürzt dargestellt werden.

(3 BE)

4.2

Die Oberfläche von porösen Festkörpern wird in Quadratmeter pro Gramm Feststoff angegeben. Abbildung 4 zeigt die ermittelten Werte für die drei Polyamide aus Tabelle 3.

Balkendiagramm zur porösen Oberfläche von verschiedenen Polyamiden (PA1, PA2, PA3) in m²/g.

Abb. 4: poröse Oberflächen der drei untersuchten Polyamide

Weber, J., Su, Q., Antionetti, M. \& Thomas A. (2007). Exploring Polymers of Intrinsic Microporosity Microporous, Soluble Polyamide and Polyimide. Macromolecular Rapid Communications, 28, 1872+1874

Formuliere mithilfe von Abbildung 4 und Tabelle 3 eine Hypothese, mit der man den Zusammenhang zwischen den verwendeten Monomeren und der jeweiligen porösen Oberfläche der Polyamide erklären kann.

(4 BE)

(40 BE)

Weiter lernen mit SchulLV-PLUS!

monatlich kündbarSchulLV-PLUS-Vorteile im ÜberblickDu hast bereits einen Account?

Reaktionsgleichungen für die Elektrolyse von Wasser

Reaktionsgleichungen anzeigen

Im sauren Milieu entsteht an der Kathode Wasserstoff, während Sauerstoff an der Anode entsteht.

2.1

Optimale Bedingungen für den Ammoniak-Cracker

Mit $\Delta H = 92,28 \, \text{kJ}$ ist die Reaktion zur Spaltung von Ammoniak endotherm.
Nach dem Prinzip von Le Chatelier werden endotherme Reaktionen durch hohe Temperaturen begünstigt. Das Gleichgewicht verschiebt sich in Richtung der Produkte, um die überschüssige Wärme zu „verbrauchen“.
Außerdem führt die Reaktion zu einem Anstieg der Teilchenzahl (von 2 auf 4 Moleküle), weswegen sich das Gleichgewicht bei einem niedrigeren Druck auf die Seite der Produkte verschieben würde.

Aus Tabelle 1 sind hier die Reaktionsbedingungen A mit $800^\circ C$ und $0,5\,\text{bar}$ zu wählen.

2.2

Berechnung der Temperatur für die freiwillige Ammoniak-Spaltung

Als Grundlage dient die Gibbs-Helmholtz-Gleichung:

$\Delta G = \Delta H - T \cdot \Delta S$

Damit eine Reaktion freiwillig abläuft, muss gelten:

$\Delta G \gt 0$

Daraus ergibt sich für die Temperatur:

$\begin{array}[t]{rlll} T&\gt& \dfrac{\Delta H}{\Delta S} & \\[5pt] &\gt& \dfrac{92 \, \text{kJ} \cdot \text{mol}^{-1}}{198 \, \text{J} \cdot \text{mol}^{-1} \cdot \text{K}^{-1}} & \\[5pt] &\gt & \dfrac{92\ 000 \, \text{J} \cdot \text{mol}^{-1}}{198 \, \text{J} \cdot \text{mol}^{-1} \cdot \text{K}^{-1}} & \\[5pt] T &\approx & 465\,\text{K} \end{array}$

Ab einer Temperatur von ca. $465\,\text{K}$ verläuft die Spaltung von Ammoniak freiwillig ab.

3.1

Vergleich des räumlichen Baus der Molekülbestandteile

Das Molekül Dibenzyloluol besteht aus zwei aromatischen Ringen, die über eine Methylgruppe verbunden sind. Die Ringe sind in einer relativ starren Struktur angeordnet, da der aromatische Charakter der Ringe eine freie Rotation einschränkt.

Im Gegensatz dazu besitzt Perhydro-DBT eine zyklische Struktur, bei der die aromatischen Ringe durch eine vollständige Hydrierung zu gesättigten Kohlenstoffringen umgewandelt wurden. Dies führt zu einer flexibleren Struktur mit einer höheren Dichte, da die Moleküle räumlich dichter gepackt werden können.

3.2

Reaktionsmechanismus für die zweistufige Synthese

Die Synthese von Dibenzyloluol erfolgt über eine elektrophile aromatische Substitution von Benzylchlorid an Toluol.

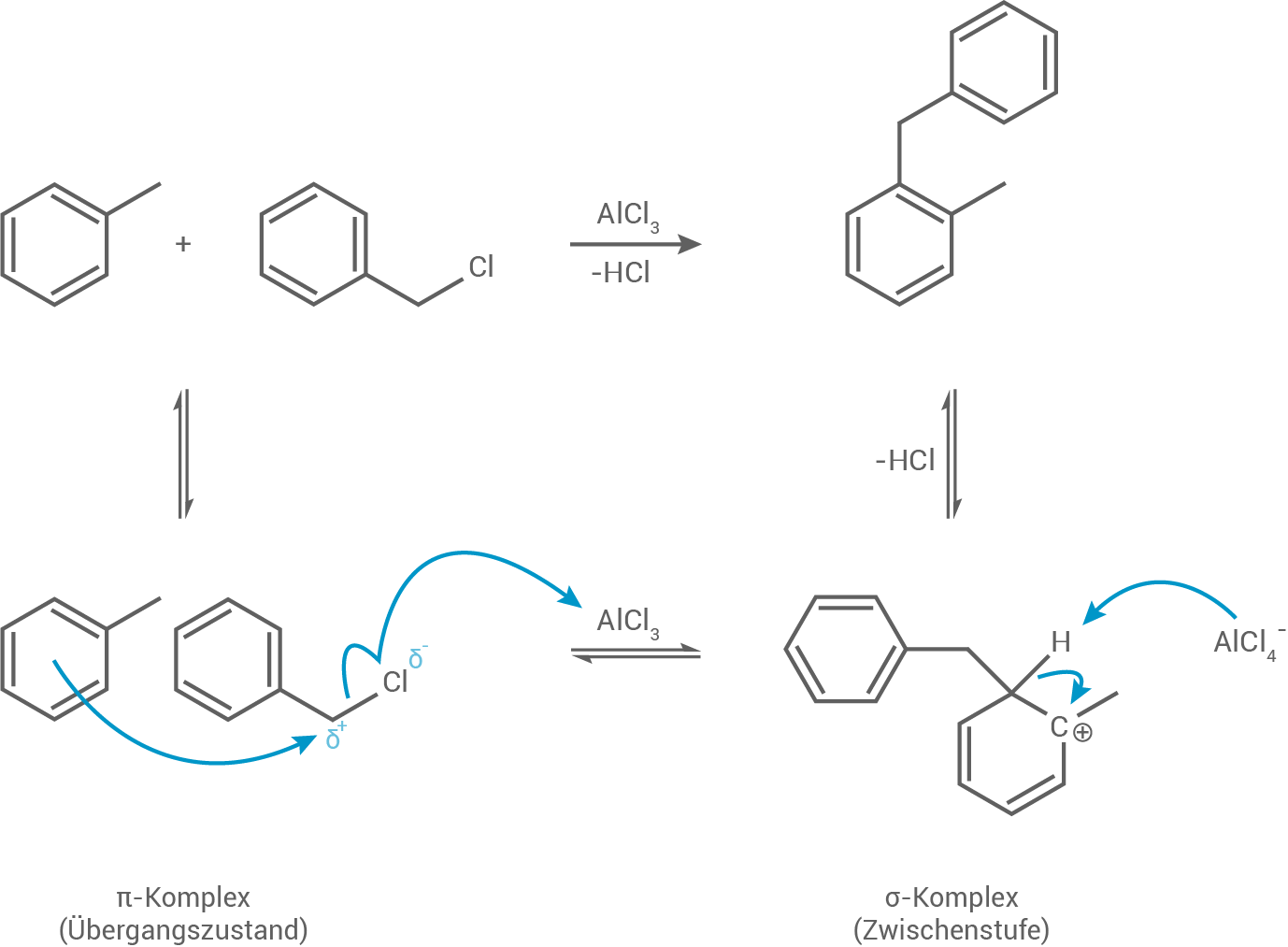

Chemische Reaktionsdarstellung mit π- und σ-Komplexen sowie Aluminiumchlorid.

Schritt 1:
Zunächst entsteht durch die Wechselwirkung des Toluol-Moleküls mit dem Elektrophil ein $\pi$ -Komplex.

Schritt 2:
Anschließend wird in Gegenwart des Katalysators Aluminiumchlorid $(AlCl_3)$ die $C-Cl$ -Bindung im Benzylchlorid-Molekül so stark polarisiert, dass ein Elektronenpaar aus dem Ringsystem an das Kohlenstoffatom im Chlormethan-Molekül bindet. Dadurch wird die Aromatizität aufgehoben und es entsteht der mesomeriestabilisierte $\sigma$ -Komplex.

Schritt 3:
Im dritten Schritt erfolgt die Abspaltung eines Protons. Das verbleibende Elektronenpaar klappt zurück in das Ringsystem, wodurch eine Rearomatisierung eintritt.

3.3

Berechnung des gebundenen Wasserstoffvolumens

Um das Volumen von gebundenem Wasserstoff zu berechnen, wird mithilfe der Wasserstoffspeicherdichte zunächst die Masse Wasserstoff pro Mol Dibenzyloluol berechnet.

$\begin{array}[t]{rlll} m_{H_2}&=& 6,2\,\% \cdot M(DBT) \\[5pt] &=& \dfrac{6,2}{100} \cdot 272,4\,\text{g} \cdot \text{mol}^{-1} \\[5pt] &=& 16,89 \,\text{g} \end{array}$

Daraus folgt:

$\begin{array}[t]{rlll} V_{H_2} &=& \dfrac{m_{H_2}}{M_{H_2}} \cdot V_m \\[5pt] &=& \dfrac{16,89 \,\text{g}}{2\,\text{g} \cdot \text{mol}^{-1} } \cdot 22,4 \,\text{L} \cdot \text{mol}^{-1} \\[5pt] &\approx& 189,2 \,\text{L} \end{array}$

das Volumen an gasförmigem Wasserstoff, das von einem Liter Dibenzyloluol gebunden werden kann beträgt ca. $189,2 \,\text{L}.$

3.4

Bewertung der LOHC-Systeme

Gesundheit	LOHC-System II hat mit $6^\circ C$ einen sehr niedrigen Flammpunkt, was ein erhöhtes Brandrisiko bedeutet und strengere Sicherheitsmaßnahmen erfordert. LOHC-System I ist aufgrund des höheren Flammpunkts sicherer in der Handhabung.
Umweltschutz	Beide Systeme weisen eine identische Wasserstoffspeicherdichte auf $(6,2\%).$ Da LOHC II jedoch einen höheren Aufwand zur Kühlung und sicheren Lagerung benötigt, ist LOHC I aus ökologischer Sicht vorteilhafter.
Wirtschaftlichkeit	LOHC-System I kann aufgrund der geringeren Sicherheitsanforderungen effizienter und kostengünstiger betrieben werden, während bei System II zusätzliche Investitionen in Sicherheitsmaßnahmen erforderlich sind.

Insgesamt ist das LOHC-System I stabiler und sicherer, weist daher eine bessere Sicherheits- und Umweltbilanz auf und ist daher die geeignetere Wahl.

4.1

Reaktionsschema für die Polyreaktion von PA3

Die Polyreaktion zur Bildung des Polyamids PA3 erfolgt durch eine Kondensationsreaktion zwischen den beiden Monomeren. Dabei reagiert die Hydroxygruppe $(-OH)$ des einen Monomers mit der Aminogruppe $(-NH_2)$ des anderen Monomers unter Abspaltung von Wasser zu einer Amidbindung.

Chemische Reaktion, die eine Amidbindung zwischen zwei Molekülen darstellt.

4.2

Hypothese zum Zusammenhang zwischen Monomeren und poröser Oberfläche

Anhand der Daten in Abbildung 4 und Tabelle 3 könnte eine mögliche Hypothese sein:

Die poröse Oberfläche der Polyamide korreliert mit der räumlichen Struktur und der Flexibilität der Monomere. PA1 und PA2 bestehen aus weniger sperrigen und symmetrischen Monomeren, was zu einer geringeren Porosität führt. Im Gegensatz dazu weist PA3 eine asymmetrische und sperrigere Struktur auf, die während der Polymerisation unregelmäßige Netzwerke bildet und so eine größere poröse Oberfläche ermöglicht.
