Bereich 1: Elektrotechnik
1
Parallel- und Reihenschaltung
Du möchtest einen Lüfter mit einer Glühlampe als Kontrollleuchte ausstatten. Der Motor des Lüfters benötigt eine Spannung von 12 Volt und eine Anlaufstromstärke von 1 A. Das angeschlossene Netzgerät liefert 12 Volt. Die Glühlampe benötigt max. 6 V und 0,2 A.
1.1
Entscheide dich für eine Reihen- oder Parallelschaltung der Glühlampe mit dem Motor. Begründe deine Entscheidung.
(2 P)
1.2

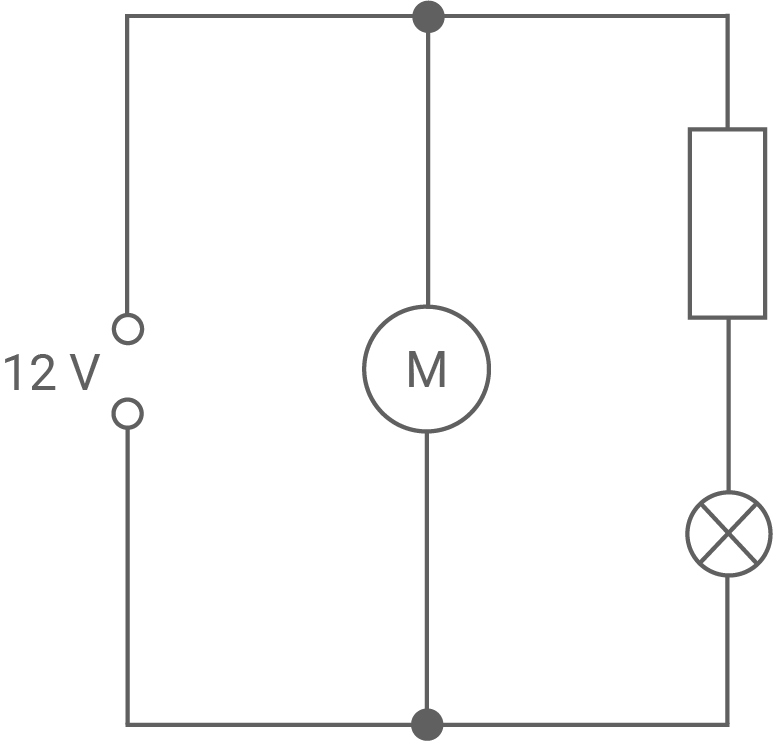

Skizziere den Schaltplan für die oben beschriebene Schaltung.
(1 P)
3 P
2
Gesetzmäßigkeiten
2.1
Nenne jeweils eine Gesetzmäßigkeit für Spannung, Stromstärke und Widerstand in einer Reihenschaltung.
(3 P)
2.2
Betrachte den Schaltplan in Abbildung 5. Ergänze die Lücken der folgenden Aussagen.

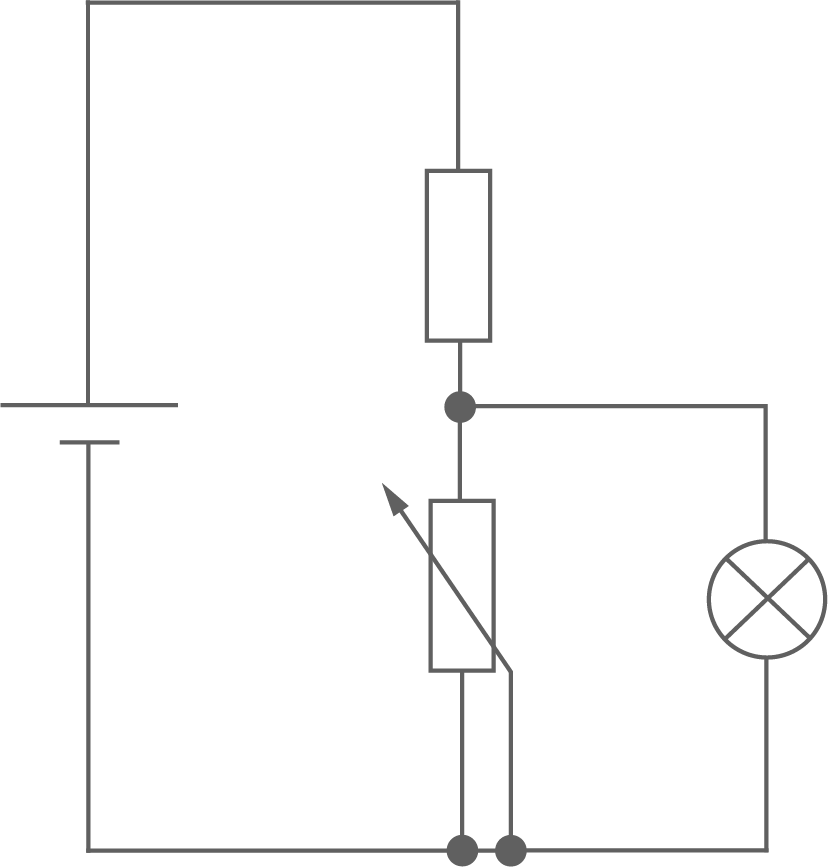

Abbildung 5: Schaltplan I
a)
Je größer der Widerstandswert des Potentiometers, desto der Spannungsabfall am Potentiometer.
b)
Je geringer der Widerstandswert des Potentiometers, desto die Helligkeit der Glühlampe.
(1 P)
4 P
